第三代半導體技術競爭白熱化
碳化硅、氮化鎵已趨于成熟

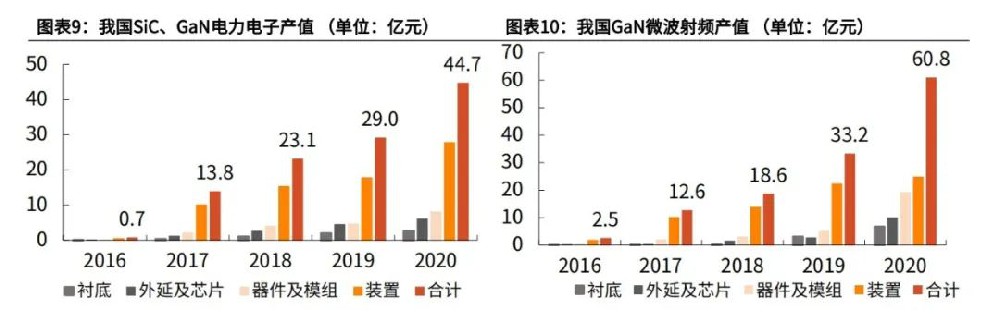

碳化硅(SiC) 氮化鎵(GaN) 除SiC、GaN外,第三代半導體還包括眾多其他材料,包括III族氮化物(AlN、InGaN、InAlN、AlGaN、AlInGaN等)、氧化物半導體(包括ZnO, CaTiO3, IGZO, β-Ga2O3 ,TiO2)以及金剛石半導體等。碳化硅基氮化鎵技術開始的,它在20多年前即已推出,現已成為RF功率應用方面LDMOS和GaAs的有力競爭者。碳化硅基、氮化鎵打頭,硅基氮化鎵緊跟,硅基氮化鎵除了軍用雷達領域的深度滲透,它還是華為、諾基亞、三星等電信原始設備制造商(OEM)5G大規模MIMO基礎設施的首選。 增速方面,第三代半導體在功率器件的增速和體量都要大于微波射頻。微波領域在2020年已經達到頂峰,因?yàn)?G建設的放緩,今年可能會有所下滑。故此推測,第三代半導體真正的應用領域還是在功率器件或者電力電子器件,市場滲透主要包括新能源汽車和光伏逆變器。 第三代半導體仍是個新興技術,全球市場處于初期階段。第三代半導體產業鏈主要包含襯底、外延材料、器件設計、制造、模塊和應用這幾個環節。外延與器件設計方面,由于技術相對簡單,門檻不高,目前國內外差距較??;而器件制造則是另一個差距較大的方面,國外由于發展較早,在制造的過程中累積了大量的產業,其產品擁有較高的良率和可靠性。 國內第三代半導體器件已經迅速進入了新能源汽車、光伏逆變、5G 基站、PD 快充等應用領域,碳化硅主要應用在新能源汽車和工控等領域,氮化鎵器件主要應用在5G基站等領域。2020 年我國第三代半導體產業電力電子和射頻電子總產值超過 100 億元,同比增長 69.5%。其中,SiC、GaN 電力電子產值規模達 44.7 億元,同比增長 54%;GaN 微波射頻產值達到 60.8億元,同比增長 80.3%。
在我國政策力度的帶動下,國內第三代半導體材料的主流企業積極布局,市場容量擴大且產業鏈合作水平不斷提高。中電科55所已是國內少數從4-6寸碳化硅外延生長、芯片設計與制造、模塊封裝領域?qū)崿F(xiàn)全產業鏈的企業單位。而泰科天潤已經量產SiC SBD,產品涵蓋600V/5A~50A、1200V/5A~50A和1700V/10A系列。深圳基本半導體則擁有3D SiC技術,推出了1200V SiC MOSFET產品。瀚薪獨創集成型碳化硅JMOSFET結構技術,推出全球唯一量產的SiC JMOS產品,實現了碳化硅的DMOSFET和JBS(肖特基二極管)的芯片內集成。另外值得關注的是,近年來,SiC晶片作為襯底材料的應用正在逐步走向成熟,成本呈現明顯下降趨勢,具備了大規模產業化應用的基礎。
